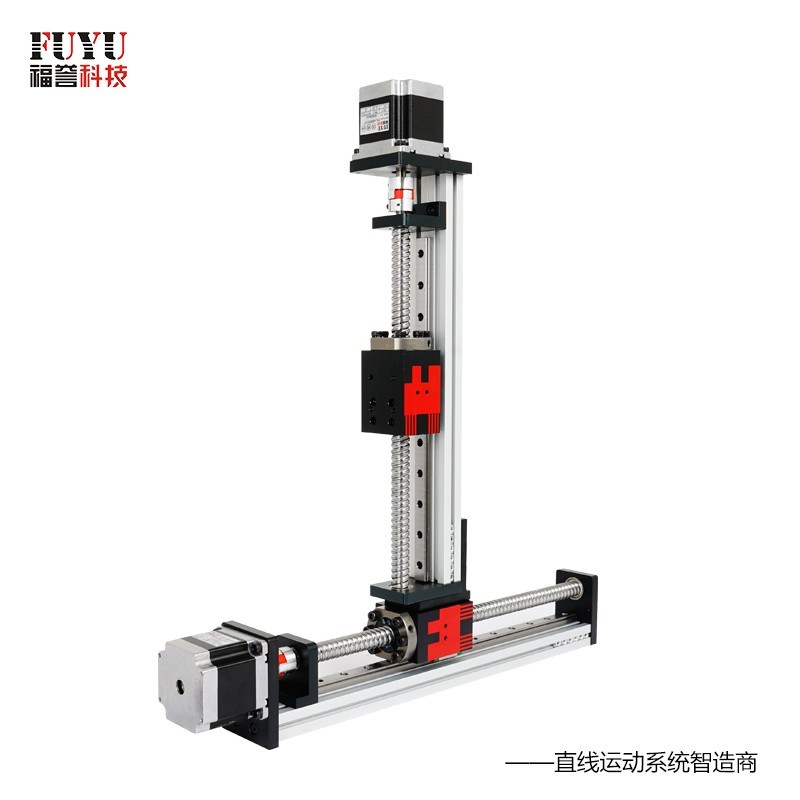

滾珠絲杆T型兩軸滑台

這款T型兩軸滑台精選優質鋁型材合金，結構緊湊堅固，運動順滑，經久耐用，搭配控製器可實現高精度二維空間的運動控製，並可定製長度，也可搭建三軸運動係統，解決各行業痛點。

基本參數
品牌：	FUYU	型號：	FSK40XY-T
有效行程：	50MM~1000MM	重複定位精度：	聯係我們
搭建方式：	T型	最大負載：	18KG
標配電機：	57步進電機	絲杆規格：	G1605/G1610

在線谘詢

全國熱線

400-800-2581

產品簡介 / Introduction

產品介紹

T型滑台是由FSK40係列直線模組搭建而成的兩軸滑台，可實現二維空間運動。FSK40采用開放式結構，配置單導軌（12MM微軌）單滑塊，絲杆兩端均采用軸承固定以提高穩定性。適用於中低負載中等速度要求，使用環境穩定（模組為開放式無防塵防水功能）的條件。

這款十字滑台精選優質鋁材合金，結構緊湊堅固，運動順滑，經久耐用，搭配控製器可實現高精度二維空間的運動控製，並可定製長度，也可搭建三軸運動係統，解決各行業痛點。

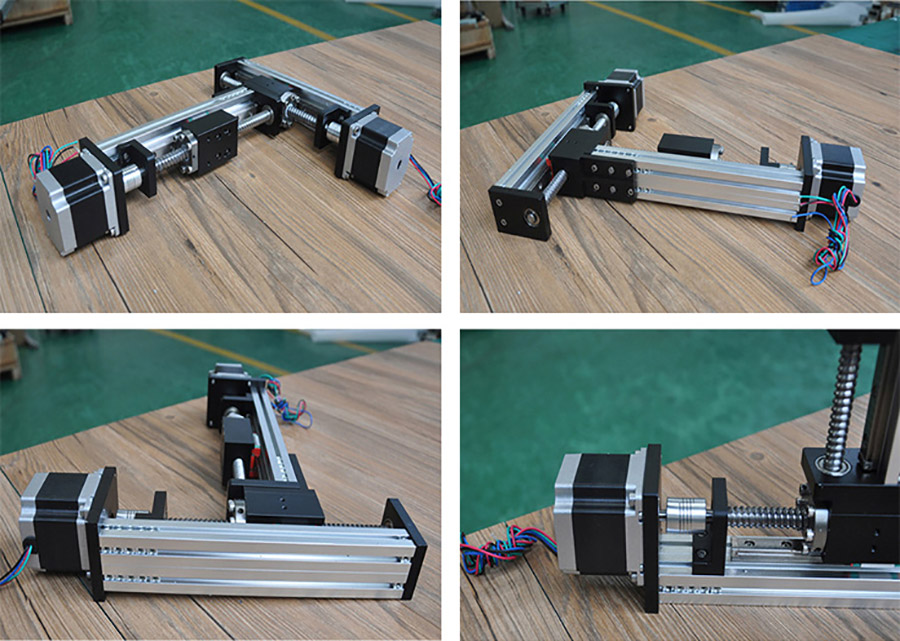

滾珠絲杆T型兩軸滑台

搭建十字滑台要求

Y軸：有效行程≤1000MM

Y軸：有效行程≤600MM

最大承重：小於18KG（具體根據X軸的有效行程決定，越長負載越小）

產品特點

1.結構緊湊，寬度57MM，高度最高80MM。
2.結構簡單，除螺釘以為僅13個部件，維護方便。
3.重量輕便，最短行程僅重1.9KG，最長1000MM行程重量不到5KG。
4.絲杆首尾軸承固定，運行穩定可靠。
5.法蘭獨立、拆裝方便，可快速更換電機

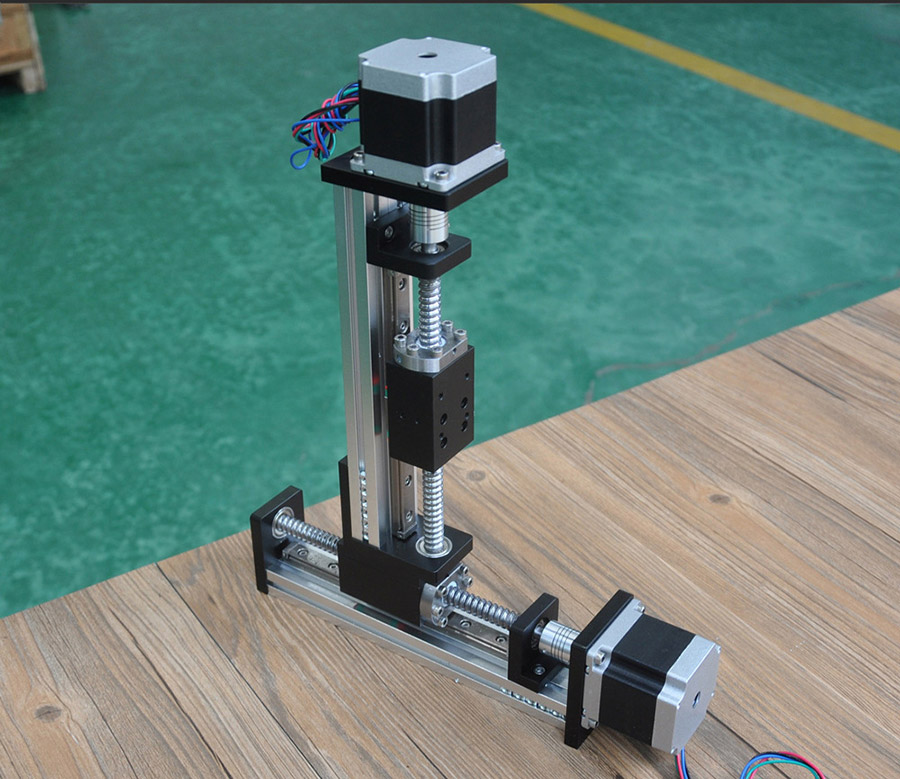

滾珠絲杆T型兩軸滑台

產品參數

滑台材料	全鋁（高強度6061），全CNC精細加工，保證精度，不易變形
滑台麵板（上滑塊）寬度	48MM*62MM
滑台高度	70MM
可換絲杆	G1204、G1605、G1610
底板寬度	40MM
底板厚度	20MM
重複定位精度	聯係我們詳聊
承重	水平負載≤25KG，垂直負載≤10KG
疊法	可以疊十字、龍門式、三軸式、四軸式多種疊法

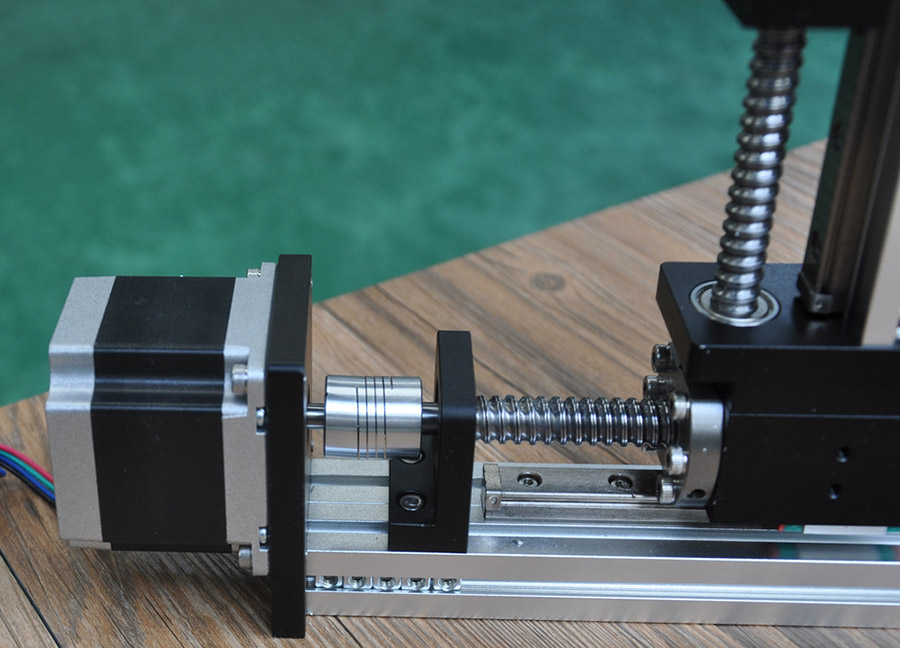

滾珠絲杆T型兩軸滑台

產品配置

標準配置：滾珠絲杆直徑16MM，絲杆導程5/10MM

可以配多種規格電機：42/57步進電機、伺服電機、減速電機、手輪等，可按需求定製。

標準配置			非標選配
配件	型號	參數
兩相5756步進電機	FM5756SFD04	法蘭尺寸：57MM；機身長度：56MM；額定電流2A；保持扭矩0.95Nm	42，60法蘭步進電機；法蘭≤60MM的伺服電機
16絲杆	G1605（≤500MM有效行程）	直徑16MM；導程05MM	G1204絲杆
16絲杆	G1610(＞500MM有效行程)	直徑16MM；導程10MM；	G1204絲杆
型材	4020	截麵尺寸：（40X20）；6061鋁合金
適配驅動	FMDD50D40NOM	適配42-60法蘭兩相步進電機
