滾珠絲杆全封閉雙導軌十字滑台

十字滑台是由FLS120係列直線模組搭建而成的兩軸滑台，可實現二維空間運動。FLS120采用封閉式結構，滑台一側采用不鏽鋼帶密封，防水防塵等級：IP51。內部配置雙導軌，共4滑塊。適合重負載和高速度。

基本參數
品牌：	FUYU	型號：	FSL120XY-S
有效行程：	100MM~1200MM	重複定位精度：	聯係我們
搭建方式：	十字滑台	最大負載：	10~80KG
標配電機：	三相86128步進電機	絲杆規格：	G1610

在線谘詢

全國熱線

400-800-2581

產品簡介 / Introduction

產品介紹

十字滑台是由FSL120係列直線模組搭建而成的兩軸滑台，可實現二維空間運動。FSL120采用封閉式結構，滑台一側采用不鏽鋼帶密封，防水防塵等級：IP51。內部配置雙導軌，共4滑塊。適合重負載和高速度。

這款模組是菠萝菠萝蜜影院科技新研製的120MM寬工業級直線模組，結構緊湊堅固，運行順滑，防水防水，搭配控製器可實現高精度直線運動控製，並可定製長度，搭建兩軸三軸係統，解決行業需求。

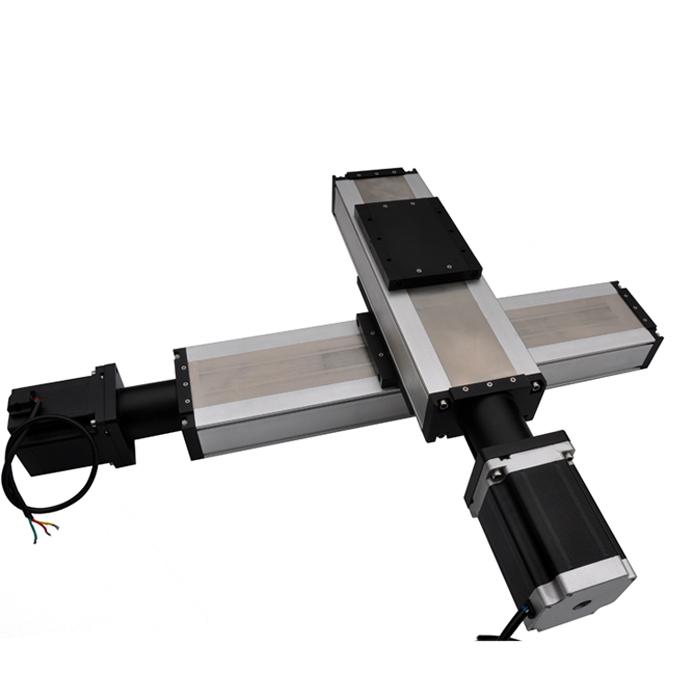

密封十字滑台

搭建十字滑台要求

Y軸：有效行程≤1200MM

X軸：有效行程≤1000MM

最大承重範圍：10~80KG（根據具體使用情況，來決定最大負載，請聯係客服谘詢！）

產品特點

1.鋼帶式全封閉結構，防塵防水等級IP51。
2.兩端軟墊防護，防止撞擊。
3.首端雙推力球軸承，提供強力軸向負載。
4.雙導軌結構，任意方向負載穩定可靠。

產品參數

滑台材料	全鋁（高強度6061），全CNC精細加工，精度保證，不易變形
滑台麵板（上滑塊）寬度	110MM*150MM
滑台高度	76MM
可換絲杆	G1610/G2020
底板寬度	120MM
標準配置	滾珠絲杆直徑16MM，絲杆導程10MM
重複定位精度	聯係我們詳聊
承重	水平負載≤100KG，垂直負載≤50KG。
疊法	可以疊十字、龍門式、三軸式、四軸式多種疊法
官配標準	86步進電機
可定製電機	伺服電機、減速電機，按需求定製。

產品配置

標準配置			非標選配
配件	型號	參數
三相86128步進電機	FM861282SJT03	法蘭尺寸：86MM；機身長度：128MM；額定電流3A；保持扭矩7Nm	法蘭尺寸≤86MM步進電機；法蘭尺寸≤80MM的伺服電機
16絲杆	G1610	直徑16MM；導程10MM	G1605 絲杆，G2020 絲杆
型材		截麵尺寸：（120X60）；6061鋁合金
適配驅動	FMDT220A48NOM	適配60-110法蘭高壓（110-220V AC）三相步進電機

產品尺寸

有效行程(標準)	非標效行程
100MM，200MM，300MM，400MM，500MM ，600MM，700MM，800MM，900MM，1000MM ，1100MM，1200MM	≤1200MM的其他行程

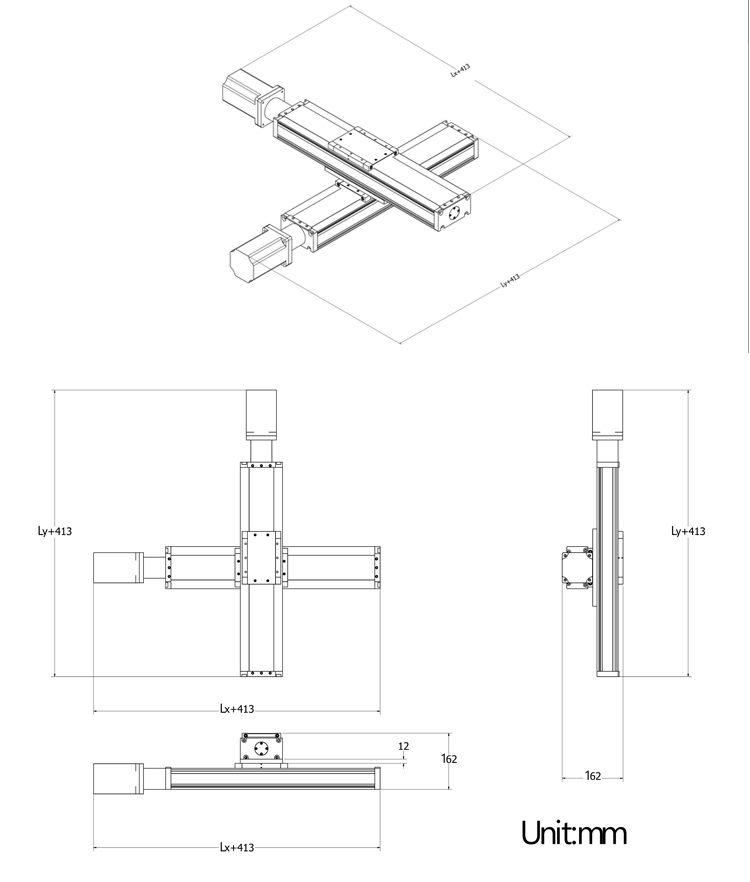

圖紙
